淮北台区识别仪理想的电力系统向用户提供的应该是一个恒定工频的正弦波形电压，而随着电力电子技术的发展，直流输电、大功率单相整流技术在工业部门和用电设备上被广泛应用，如大功率可控硅器件、开关电源、变频调速等，这些典型非线性负荷将从电网吸入或注入谐波电流，从而引起电网电压畸变，使电网波形受到污染，供电质量恶化，附加损失增加，传输能力下降，成为影响电能质量的重要因素。在电网中，三相负荷不平衡、电力系统谐振接地等会产生负序，大功率整流和非线性设备等会产生谐波。负序和谐波严重影响了供电质量，它们首先影响了电力设备安全运行。谐波可能引起谐振，谐振高压加在电容器两端，因为高次谐波对电容器阻抗很小，所以电容器易过负荷而击穿；高次谐波电流流入变压器，铁芯损耗增加；高次谐波电流流入电动机，不仅铁芯损耗增加，而且使转子发生振动，严重影响加工质量；高次谐波使保护设备误动作，使系统损失加大；高次谐波使电力系统发生电压谐振，在线路上引起过电压，会击穿设备绝缘。负序和谐波对发电机不仅有热效应，产生局部发热，而且会使发电机组产生振动，并伴有噪音，严重威胁机组的安全稳定运行。电能质量分析仪采用先进的32位DSP处理器，是具有高速采样、计算、分析、统计、通讯和显示等功能相结合的电能质量监测设备。可实时监测电网高达63次谐波分量、谐波总畸变率、三相电压不平衡度、电压波动和闪变、电压骤升、骤降、短时中断、电压偏差、频率；各次谐波有功功率、无功功率、真功率因数、相移功率因数、真有效值等电能质量指标。

淮北台区识别仪台区识别界面此功能用来对台区归属、相别归属进行双向测试，主机和分机的初始界面如图六和图七所示。图六、台区识别初始屏（主机）图七、台区识别初始屏（分机）图六中可见：主机显示出所测量各台变A、B、C各相的电压值、所测量的各分支总零序电流和脉冲电流的情况。当分机按下F1键时，开始发起测试，测试完毕后，测试结果在分机上显示，分机测试结果变换为图八所示。图八、台区识别结果屏（分机）分机显示屏的上部显示出测试的结果，包括：所在台区的主机编号、所在相别、所在分支编号；显示屏的下部是存储需要设置的选项，包括：所在台区的编号、电表的编号、电表的额定电流。如果没有可识别的主机信号，会给出提示：未在主机所测台区。（4） 分支识别界面此功能用来对被测户表所在分支归属、相别归属进行双向测试，主机和分机的初始界面如图九和图十所示。图九、分支识别屏（主机）图十、分支识别屏（分机）图九中可见：主机显示出所测量各台变A、B、C各相的电压值、所测量的各分支总零序电流和脉冲电流的情况。当分机按下F1键时，开始发起测试，测试完毕后，测试结果在分机上显示，分机测试结果变换为图十一所示。图十一、分支识别结果屏（分机）分机显示屏的右侧显示出测试的结果，包括：所在台区的主机编号、所在相别、所在分支编号。如果没有可识别的主机信号，会给出提示：未在主机所测台区。（5） 台变互测界面此功能用来对各台变的联结关系进行检测，确定有关联的台变以及所联结的相别对应关系；主机和分机的初始界面

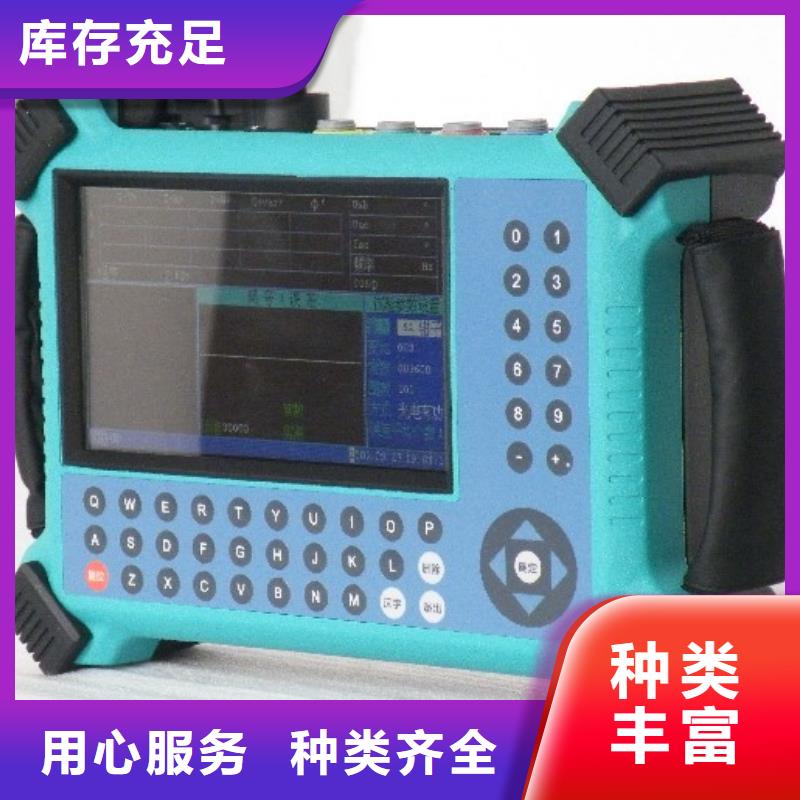

淮北台区识别仪 随着电力系统的发展，配电网络的改造、新建、拓展，一些问题凸显出来：由于我国电力线路的新旧程度不同，尤其新老城区结合部、城乡结合部、农村等地方存在低压供电线路错综复杂、相邻台区互相交叉，台区范围的准确划分非常困难。电力系统近几年加大了管理方法的科学化、责任化、精细化，对配电变压器台区管理实施了责任到人的办法。为了解决这些问题，市场上出现了一些用于台区用户识别的设备，但由于其技术水平有限，采用的测试方法有漏洞，会出现错判、漏判等现象。针对上述情况，我公司倾力打造的智能双向台区分支识别仪应运而生。这是一款集台区用户识别、线路分支识别、台变间电气独立性测试、基础电参量测试、电压电流谐波含量测量等功能为一体的高精度测试仪器。该仪器采用目前行业内进的特殊过零低频载波技术以及脉冲电流发射、检测技术，能有效保证测量半径足以覆盖各种供电距离的台区用户的准确识别，绝不存在多台变短距离共高压情况下电力载波存在串扰，传输距离近，受负荷影响大，共电缆干扰等问题；识别成功率可达。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。本机操作时中可以打开后部的支架放在桌面使用，亦可手持操作使用。为方便手持操作，本机可增加固定手持操作的紧固带。手持操作时可以将手固定在仪器的左侧，保证了手持操作的方便灵活。
